除了整組頭拆下來清理以外
今天就來分享一下國外流傳已久的秘法
冷拉（Cold-pulls）與熱拉（hot-pulls）法
來快速清理噴頭內外的積碳吧!
注意:本教學為國外操作案例與個人實例分享，冷拉操作前仍建議與機台廠商確認機台是否適合操作。
冷拉（Cold-pulls）與熱拉（hot-pulls）法是在國外3D列印論壇上常見的噴頭清潔法。主要原理是利用加熱噴頭後以「清潔線材」來吸附噴頭內外的積碳。看到這邊沒有購買「清潔線材」的玩家別急著離開！如果你的手上剛好有沒用完或受潮的「尼龍線材」，那也可以用來取代「清潔線材」來使用。
為什麼建議要選用「清潔線材」跟「尼龍線材」呢？因為這兩款線材都具有高韌性與強度，讓線材快速抽出時，不會斷裂於噴頭內而造成堵塞的情形，如沒有上述兩種線材，也可以折衷選用ABS、PETG或PLA來操作熱拉，但上述三種線材冷拉就容易斷裂因此較不適合，下面就來用簡單的影音與文字教學教大家如何操作。
清理噴頭內部積碳操作教學：
熱拉的操作方式非常的簡單
一、首先先將噴頭加熱到操作溫度。
(1)
清潔線材（依各家清潔線材建議溫度）
(2)
4611低溫尼龍線材（220度）
(3)
8801高溫尼龍線材（240度）
二、將清潔或尼龍線材用手塞入噴頭組內直至吐料。
三、迅速將線材抽出，以帶出噴頭內部的積碳。
四、剪除清潔或尼龍線材前端熔融與積碳處
五、回到第二步重覆操作到抽出的線材上無焦黑積碳為止
冷拉（Cold-pulls）
「冷拉」在操作上就需要一點技巧，如果溫度設定錯誤請誤硬拉避免傷到機台，其主要是為了利用冷卻來黏附在噴頭組內部較緊的積碳，前幾步驟的操作方式與「熱拉」差不多，建議先操作一輪「熱拉」後再操作「冷拉」
一、首先先將噴頭加熱到操作溫度。
(1)
清潔線材（依各家清潔線材建議溫度）
(2)
4611低溫尼龍線材（220度）
(3)
8801高溫尼龍線材（240度）
二、將清潔或尼龍線材用手塞入噴頭組內直至吐料。
三、把溫度調低至冷拉操作溫度
(1)
清潔線材（依各家清潔線材建議溫度）
(2)
4611低溫尼龍線材（120度）
(3)
8801高溫尼龍線材（120度）
四、待溫度低後，一手扶著噴頭組上緣一手拔除線材，
讓線材將卡於噴頭內緣的積碳拉出。
（此一階段請一定要手扶噴頭組上緣，並勿過於用力硬拔以免傷及滑軌或機構組，拔除不了請稍微加高溫度後再行操作，太容易拔除而造成牽絲表示溫度過高，請降低溫度後再行操作）
五、如積碳嚴重剪除清潔或尼龍線材前端熔融與積碳處，再重覆操作
備註：
1.
如果上一次使用的線材溫度高於上述溫度，請將溫
度提高到該線材的溫度再操作。
2.
如噴頭堵塞於第二步驟無法擠出料，請試著將線材壓到底後迅速抽出，多操作幾次試著拉除堵料。如無法排除請試著以冷拉再操作一次
3.
龍門機型請注意操作時切勿讓噴頭位於滑軌中間，避免傷及滑軌。
國外教學影片：
清理外部積碳操作教學：

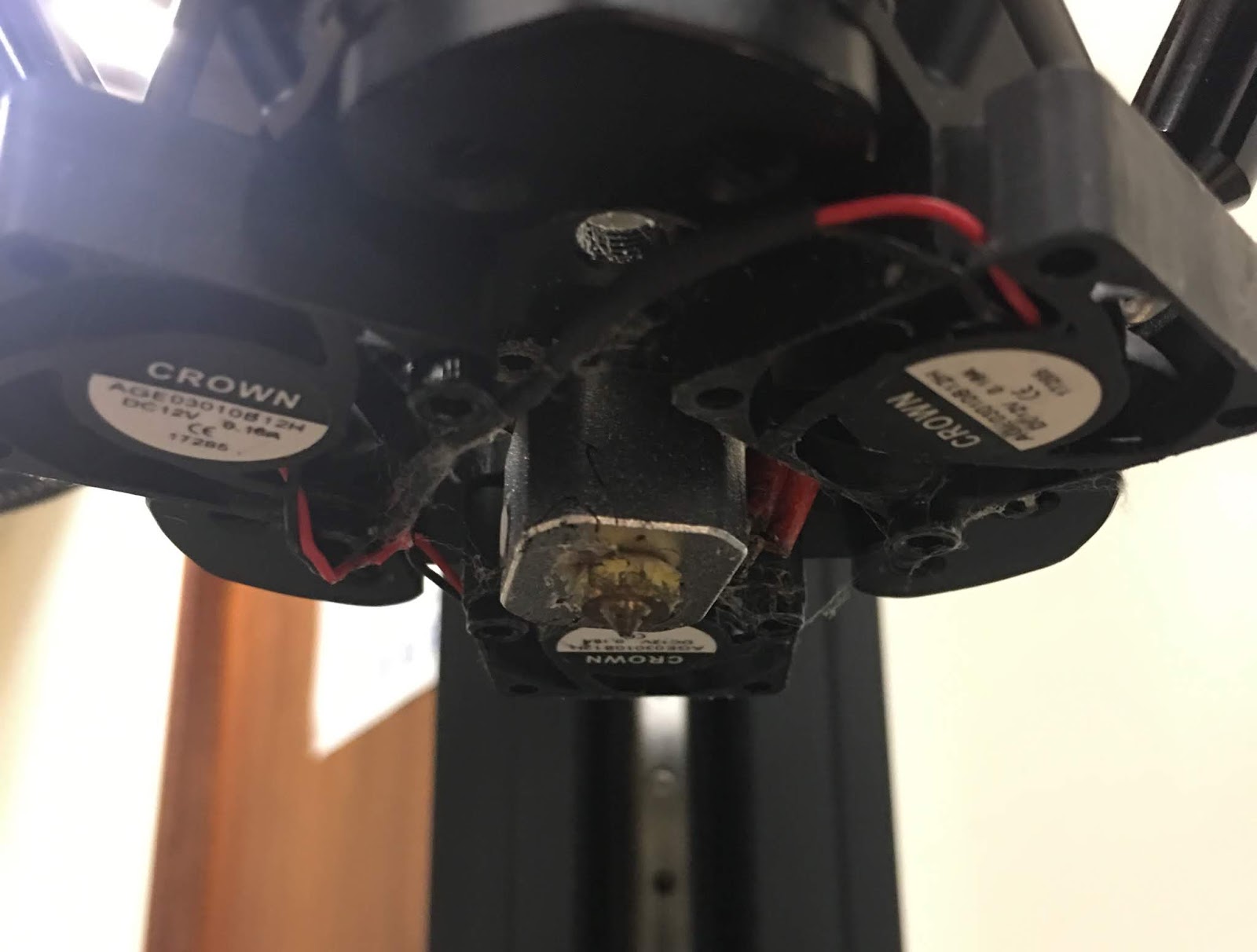

很多資深的玩家們都有遇過炒米粉的情況，其實炒米粉並不可怕，可怕的是炒到有一大球的積碳黏在噴頭組上，用東西刮除又容易傷到噴頭組讓未來更容易積碳，此時就可以再次利用冷拉再次輕鬆的清除噴頭組上的溢料跟積碳。
除了剛剛上面所說的剩餘或受潮的尼龍線材可以拿來清理噴頭內部的積碳外，印壞的尼龍樣品也不要急著丟，因為他也可以用來清除噴頭外部的積碳。
冷拉（Cold-pulls）
噴頭外部的冷拉，主要是利用印壞的尼龍線材來黏附走噴頭組上的溢料跟積碳，操作方法如下。
一、首先先將噴頭加熱到操作溫度，並用布或紙巾先行擦除噴頭組上面過多的溢料。
(1) 4611低溫尼龍線材（230度）
(2) 8801高溫尼龍線材（250度）
二、將印壞的尼龍物件(建議填充要有20%厚度高於10mm以上的廢棄物件)直接靠到噴頭組上，或是將廢棄物件放在平台上，使噴頭溢料積碳處整個融進廢棄物件中並盡量維持不動。
三、把溫度調低至冷拉操作溫度
(1) 4611低溫尼龍線材（120度）
(2) 8801高溫尼龍線材（120度）
四、待溫度低後，一手扶著噴頭組下緣一手拔除黏附在噴頭上的物件，讓物件將卡在噴頭組上的積碳拔除。
（此一階段請一定要手扶噴頭組下緣，並勿過於用力硬拔以免傷及滑軌或機構組，拔除不了請稍微加高溫度後再行操作，太容易拔除而造成牽絲表示溫度過高，請降低溫度後再行操作）
五、如積碳嚴重請用物件其他為操作到的部位再次重覆操作。
上面分享了一些國外流行快速清理積碳的方法，但要注意冷拉的操作上的溫度控制，切記要是拔除不了不要硬拔，而是試著調整溫度後再行操作喔～分享這些小撇步給大家參考～！
資料來源：國外論壇影片（如上）
留言
張貼留言
